产品型号

L系列P10

LED规格

SMD1921

（1）LED管芯参数

序号

发光颜色

发光强度

主波长

备注

1

红色（测试条件：5mA，2.0V）

180mcd

622nm

管芯的波长、亮度，均为典型值

2

绿色（测试条件：2mA，3.0V）

480mcd

522nm

3

蓝色（测试条件：2mA，3.0V）

85mcd

472nm

（2）像素点参数

为使配色达到最佳的白平衡效果，要求各种颜色亮度的配色比例为 R：G：B/3：6：1。

1

LED

FM-B1921RGBA-HG

2

点间距

3.91mm（X:3.91 Y:3.91）

3

像素点组成

1R1G1B

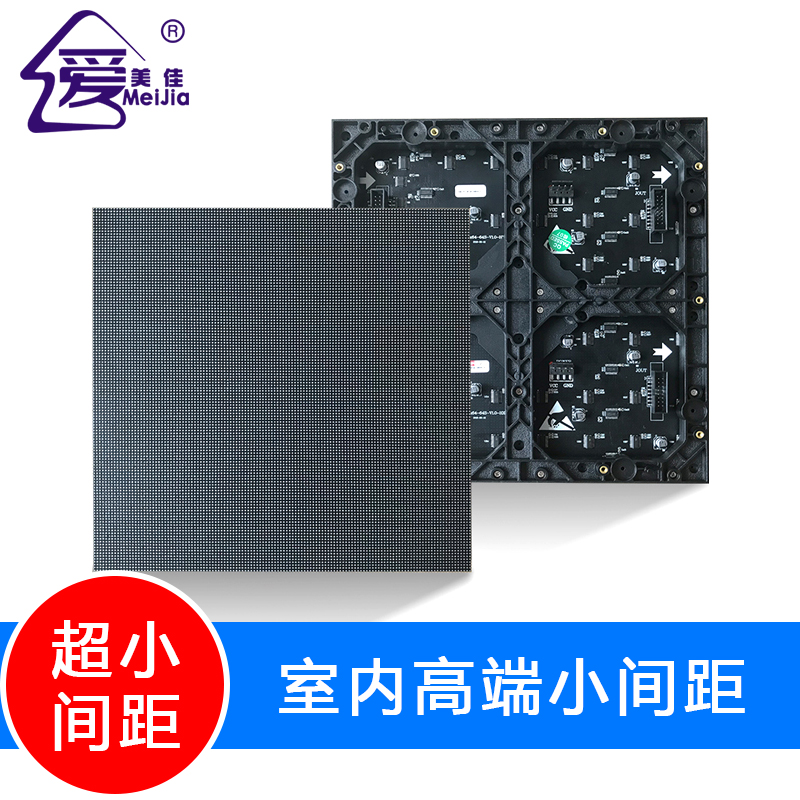

（3）模组技术参数

1

模组分辨率(宽×高)

64像素×64像素

2

模组尺寸(宽×高)

(宽)250mm×( 高)250mm×（厚）15mm

3

面罩

PVC

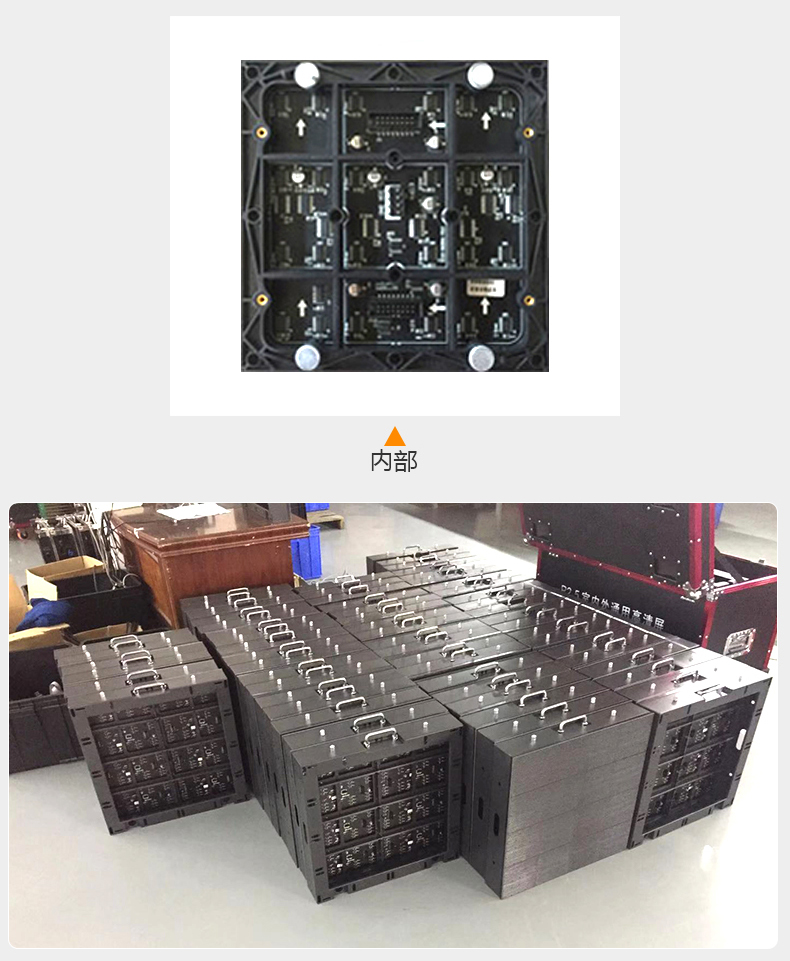

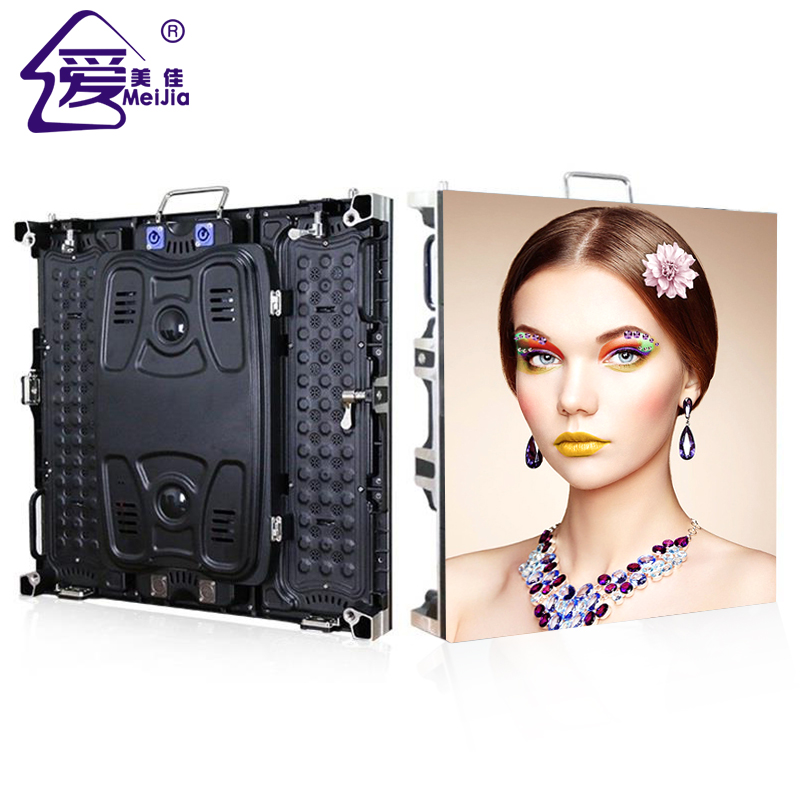

（4）箱体技术参数

1

箱体分辨率(宽×高)

128像素×128像素

2

模组分布(宽×高)

2×2

3

模组间平整度

≤0.1mm

4

箱体尺寸（宽×高×厚）

500mm×500mm×68mm

5

箱体重量

7.8Kg/PCS净重；7.8Kg/PCS毛重

6

开关电源

4.5V40A(巨能伟业)

7

控制系统

NOWA-MRV210

8

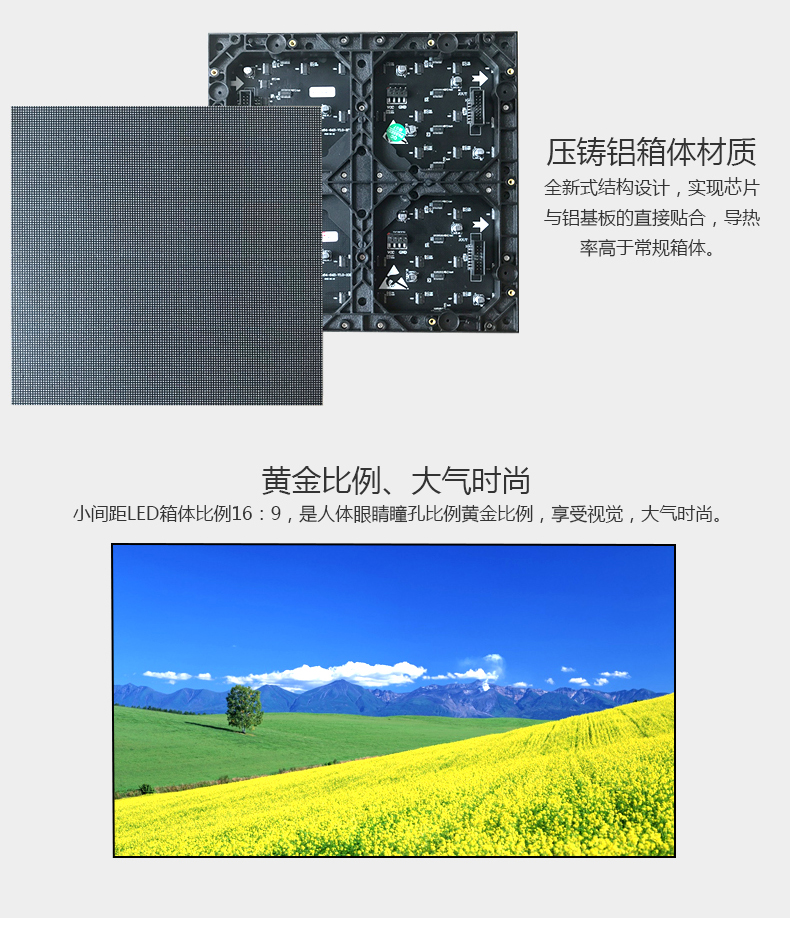

箱体材质

TAIHENG压铸铝

9

航插

TAIHENG定制

（5）屏体技术参数

1

点密度

65536点/ m²

2

亮度（白场色温11000K）

3000cd~5000cd/ m²可调

3

水平视角/垂直视角

110°/110°

4

平整度

≥98%

5

色度均匀性

±0.003  Cx,Cy之内

6

最高对比度

6000:1

7

防护等级

背面：IP63  正面：IP65

（6）系统控制参数

1

信号颜色处理位数

红、绿、蓝各≥16bit

2

驱动方式

恒流动态1/16扫描驱动

3

换帧频率

60帧  高刷支持3D：120帧

4

刷新率

≥3840Hz

6

屏体色温

2000K～9500K可调

7

亮度调节

手动/自动/程控

8

像素校正

配备亮度与色度逐点校正

9

控制方式

同步控制

10

控制距离

超五类双绞网线, 超过100米使用光纤传输

11

软件接口

Windows XP /7/8/10

12

信号输入

HDMI、DVI

（7）屏体运行参数

1

工作电压

AC：110V~240V、50~60Hz

2

峰值功率

≤600W/ m²

3

平均功率

200W/ m²～300W/ m²

4

连续工作时间

≥7×24hrs，支持连续不间断显示

5

平均无故障工作时间

≥10000小时

6

LED寿命

100000H

7

离散失控点

≤0.0001，出厂时为0

8

连续失控点

0

9

盲点率

≤0.0001，出厂时为0

10

屏幕温升（使用运行状态）

≤5度

11

运行环境温度

-10℃～60℃

12

运行环境湿度

10％～90％RH，无凝结
