（1）结构示意图

   (1) Structure Diagram

结 构 说明：每像素点采用1红1绿1蓝 1个（三合一）发光管

Structure Specification: 1R1G1B/Pixel   国星SMD1921或SMD3512

• 专业分析

                                  Professional Analyse

序号

Item

分析项目

Analyse Item

专业分析内容

Analyse Contents

1

配色分析

Color Blending

为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为: R:G:B/3:6:1。

In order to achieve the best white balance performance, color blending has the strict requirements on led brightness. And the R:G:B ratio is 3:6:1

2

项  目

Item

中心波长

Wavelength

亮  度

Brigtness

晶片厂家

Chip Brand

纯红LED

Pure Red

620nm-625nm

1000mcd

台湾晶元

纯绿LED

Pure Green

524nm-528nm

2100mcd

三安

纯蓝LED

Pure Blue

469nm-473nm

550mcd

三安

说  明

Instruction

技 术 指 标 参 数

Technology Index Parameters

像素管单元箱

   1, Single Cabinet

物理点间距：横3.91-竖7.82mm

1) Pixel: 3.91-7.82mm

2）物 理 密度：32768点/m²

2）Density: 32768dot/m²

3）发光点颜色：1R1G1B

3)  LED Composition: 1R1G1B

4）基色：纯红+纯绿+纯蓝

4)  Color: Pure Red + Pure Green + Pure Blue

 5）箱 体 尺寸：1米*1米或根据玻璃幕墙尺寸设计

    显示屏整屏

2, Whole Screen

屏体显示面积：㎡

最 佳 视距：5～250m

4, Best Viewing Distance: 5-250m

最 佳 视角：水平120度，垂直120度

5, Best Viewing Angle: horizontal:120. Vertical: 120

环 境 温度：存贮 -40℃ ～ +85℃，工作 -20℃ ～ +60℃

6, Environment Temperature: Storage:-40℃ ～+85℃，Working:  -40℃ ～ +60℃   相 对 湿度：10%～95%

7 Humidity: 10%～95%

屏 体 厚度：8cm

8, Screen Depth: t8cm

供电

3, Power

50. 工 作 电压：100-220V

1. Working Voltage: 100-220v
2. 2）平 均 功耗：200W/m²

2）Average Consumption: 200W/m²

3）最 大 功耗：≤300W/m²

3）Max Consumption: ≤600W/m²

     控制系统

4, Control System

1. 控 制 主机：联想开天主机或同档次计算机以上

1） Control Computer: Lenovo

1. 操 作 系统：WIN 98/ 2000/ NT/XP

2）Operation System: WIN 98/ 2000/ NT/XP

• 控 制 方式：同步控制

3）Control Way: synchronization

14. 显  示  卡：DVI显卡

4）Display Card: DVI display card

• 主要技术参数

5,MainTechnology Specification

1. 驱 动 器件：MBI5124/ICN2038
2. 1)  Driver IC：MBI5124/ICN2038

2）驱 动 方式:1/16扫，恒流驱动

2）Driver Way: Static, 1/16scan

1. 刷 新 频率：≥1920HZ

4）Refresh Rate: ≥1920HZ

5）灰度 /颜色：红绿蓝各65536级，可显示16.7M颜色

5) Gray/Color: red/green/blue65536 levels, 16.7M colors

6）白平衡亮度：≥800cd/m²

6）Brightness: ≥800cd/m²

7）亮度调节方式：软件调节100级可调

7) Brightness Adjustment way: software adjust 100 levels.

8）视 频 信号：PAL/NTSC

8) Screen Signal: PAL/NTSC

9）视频输入/输出方式：八路输入/八路输出（可选配件）

9) Screen input/output way: 8 ways for input/ 8 ways for output

10）控制系统采用：PCTV非线性编辑卡＋DVI显卡＋全彩控制卡

10) control system: PCTV+ DVI Display Card + Fullcolor Control System

11）平均无故障时间：≥10000小时

11)  Average trouble-free time: ≥10000 hours

12）寿    命：10万小时

12) Lifetime: 10,0000 hours

13）平 整 度：任意相邻像素间≤1mm

模块拼接间隙<1mm

1. Flatness: every pixels ≤1mm

             Every modules ≤1mm

• 均 匀 性：像素光强、模块亮度均匀

14) Uniformity: the brightness is uniformity

1. 开关电源：巨能伟业

1. 计算机显示模式：800×600，1024×768，1280×960等

软件

6.Software

LED通用播放软件

LED Studio

   保护技术

7.Protection Technoloty

防潮、防尘、防腐、防静电、同时具有过流、短路、过压、欠压保护功能。

Humidity Protection, Dust Protection, Rust Protection, Static-Protection, etc.

   播放内容

文本文件，WORD文件，所有图片文件（BMP／JPG／GIF／PCX．．．），所有的动画文件（MPG ／MPEG／MPV／MPA／AVI／VCD／SWF／RM／RA／RMJ／ASF．．．）。

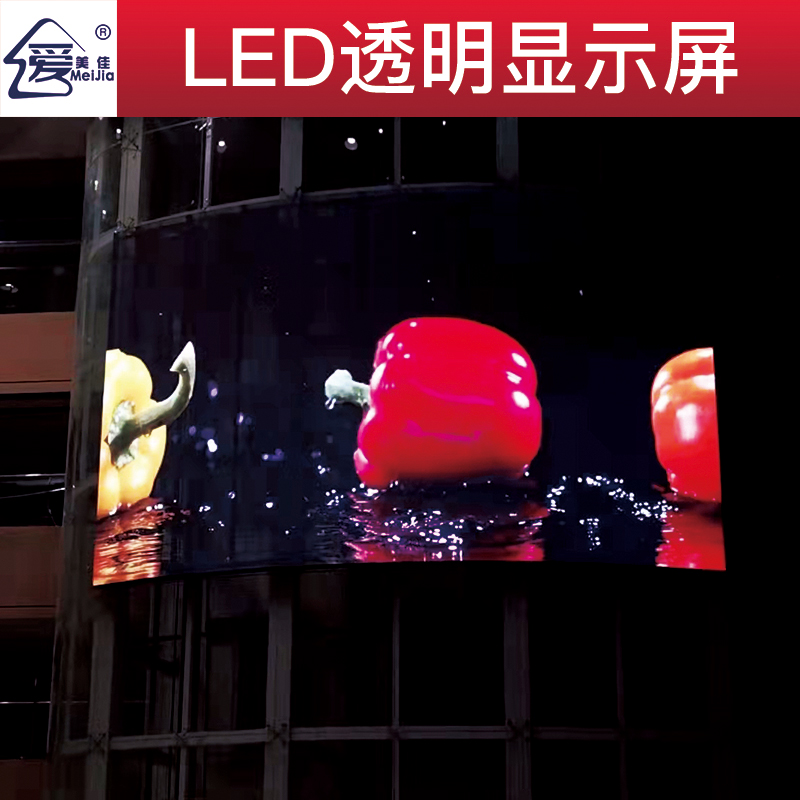

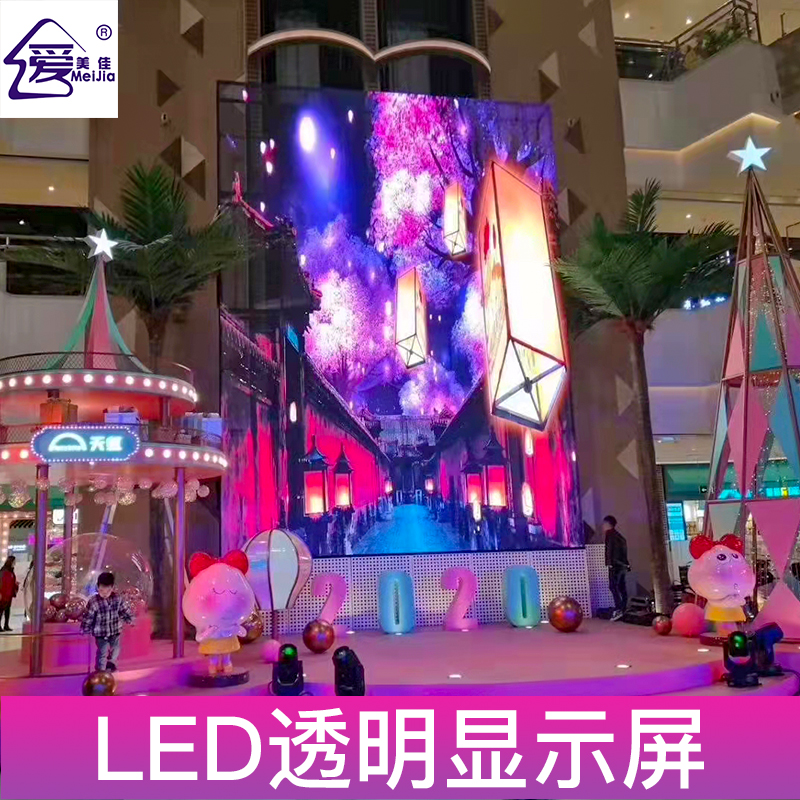

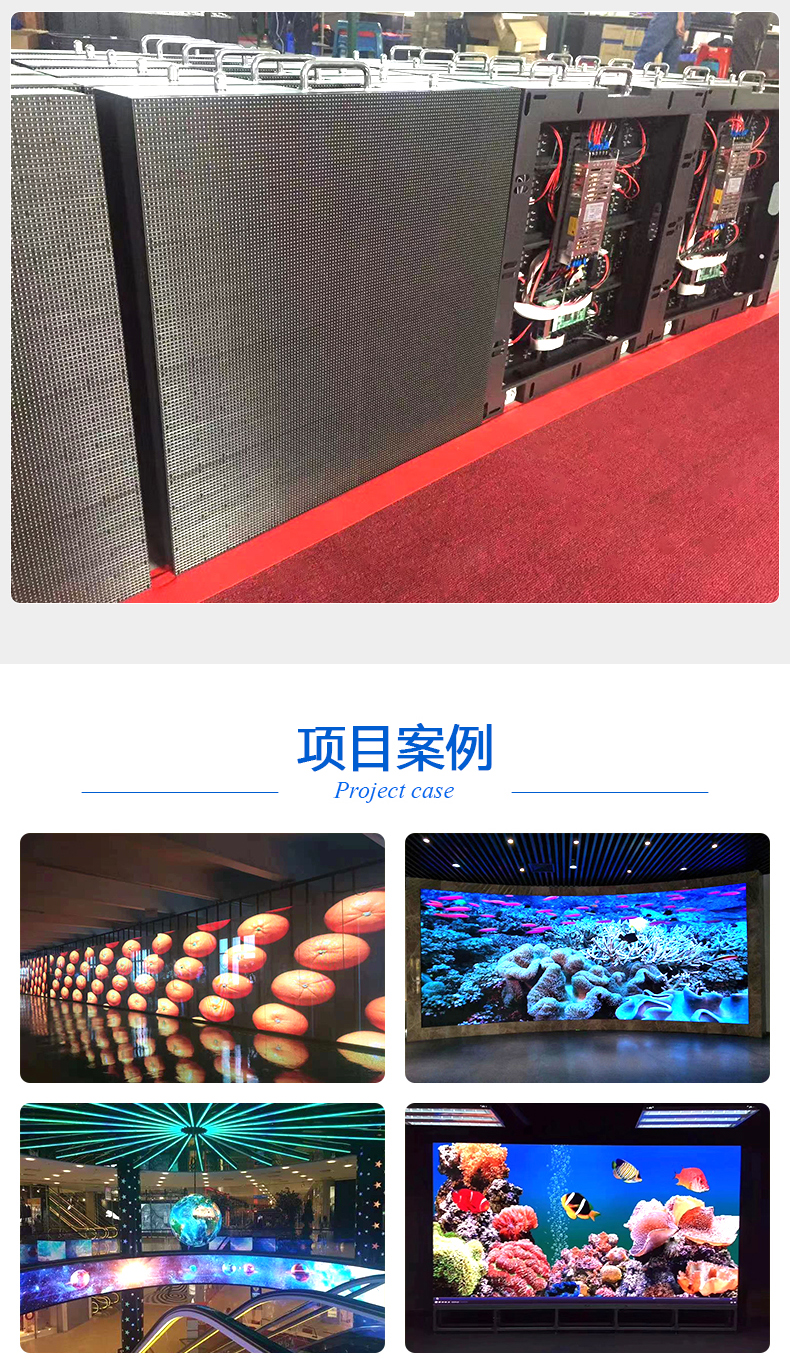

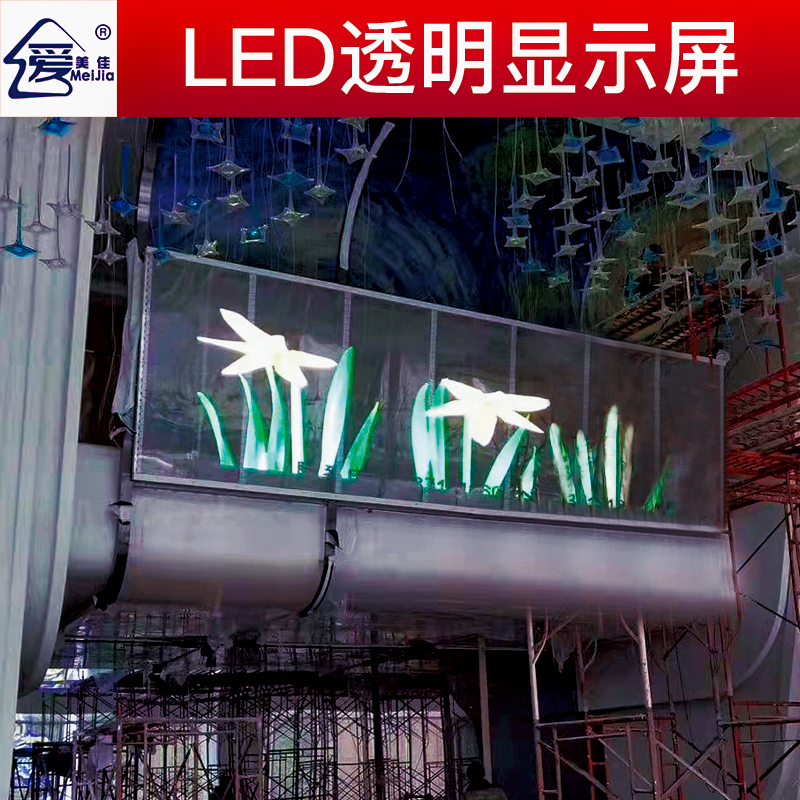

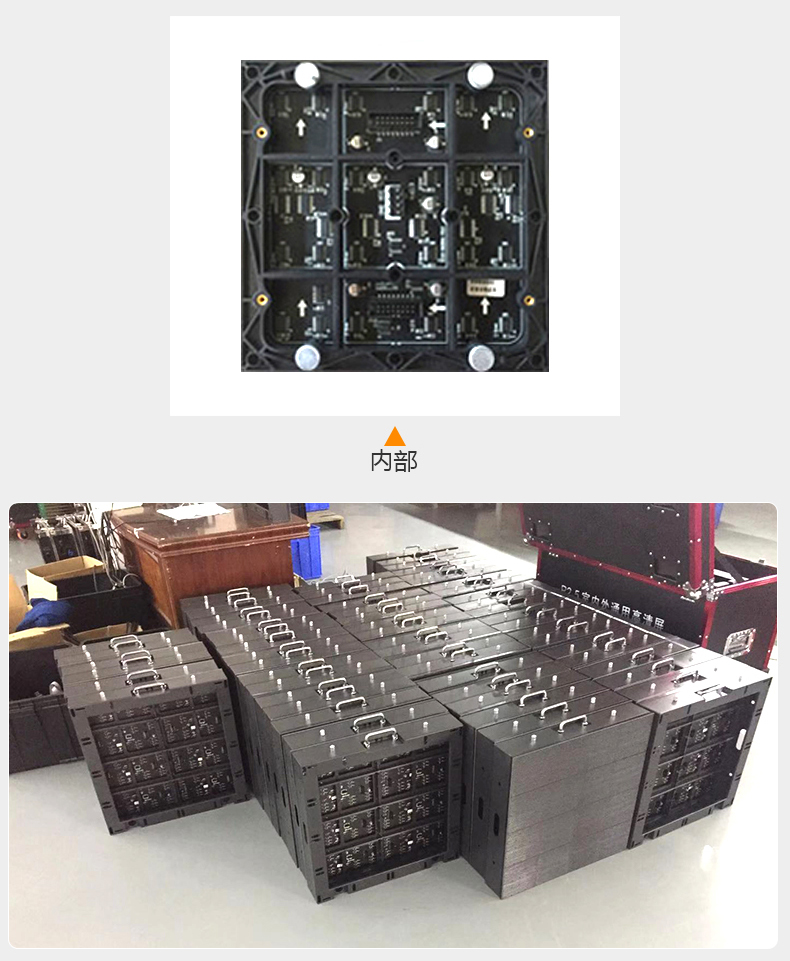

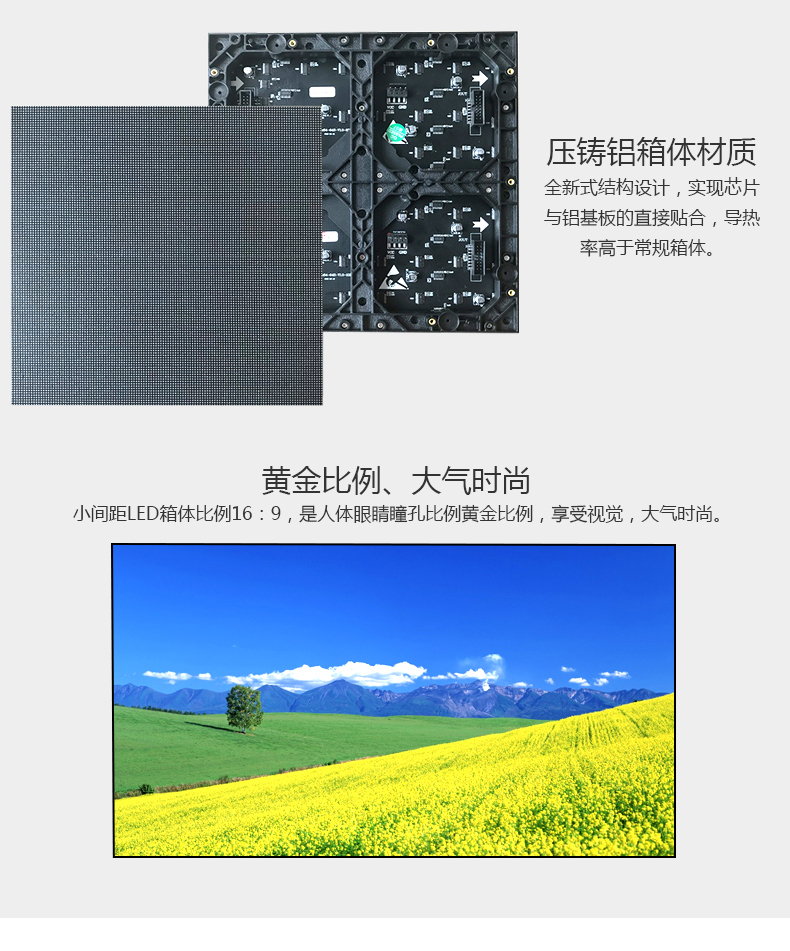

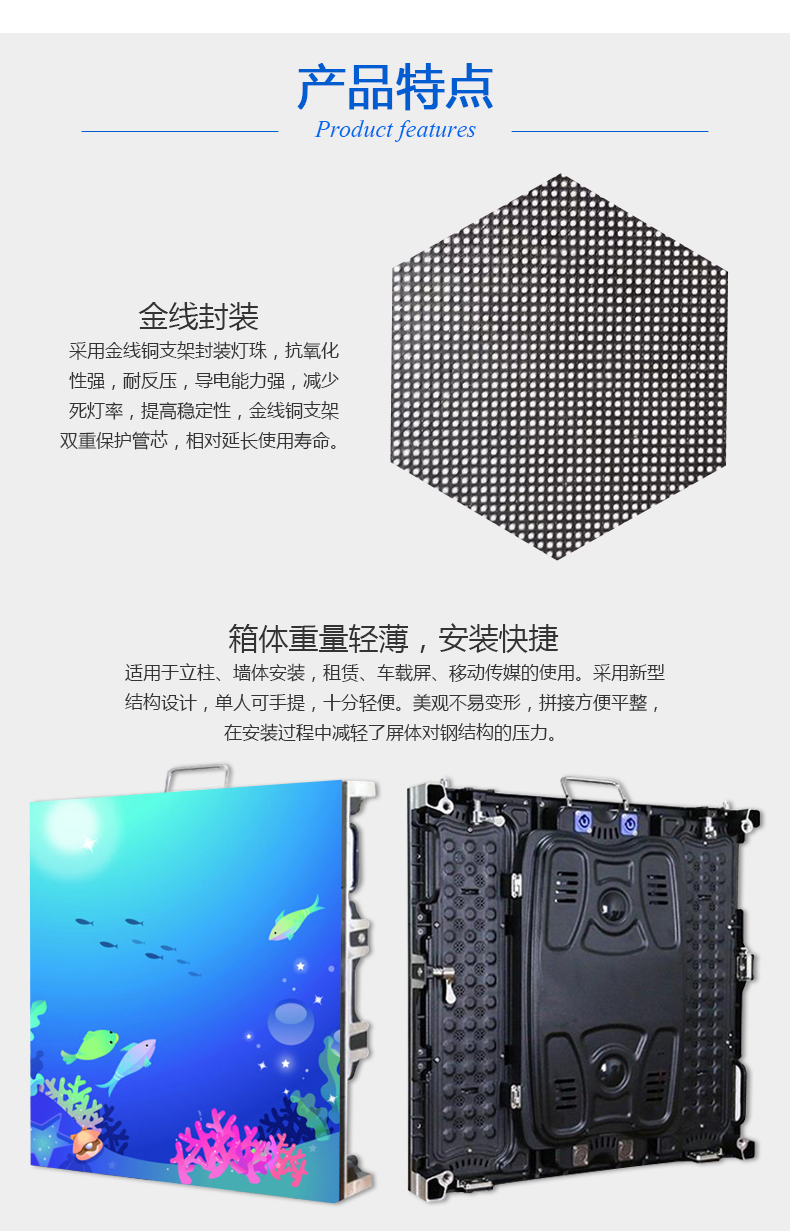

1. 拼装结构

屏面采用模组—显示箱体—显示屏组合拼装结构，组装方便。
