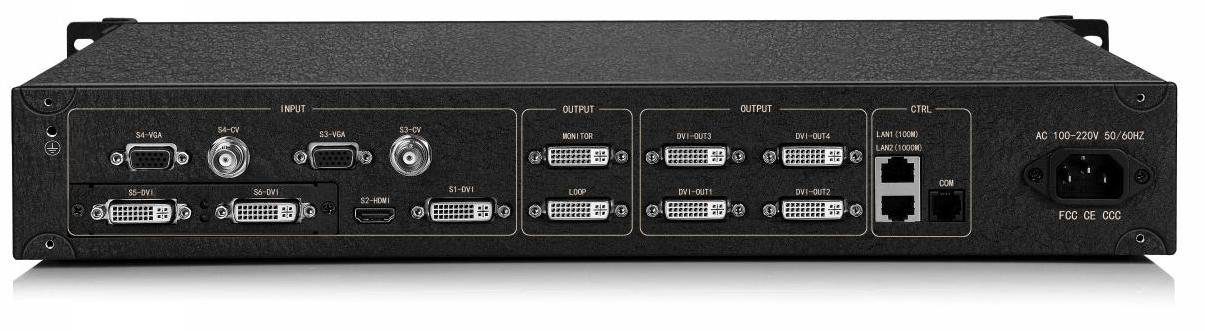

视频输入信号

类型

数量

说    明

DVI-D（24+1）

1

·最大支持分辨率为1920×1200@60Hz，向下兼容

·兼容HDMI1.3及以下版本，EDID版本1.3

HDMI（TYPE A)

1

·最大支持分辨率为1920×1200@60Hz，向下兼容

·兼容HDMI1.3及以下版本，EDID版本1.3

VGA (HD-15)

2

·最大支持分辨率为1920×1200@60Hz（UXGA），向下兼容

复合视频（BNC）

2

·NTSC/PAL自适应，支持3D 梳状滤波器

扩展输入

1~2

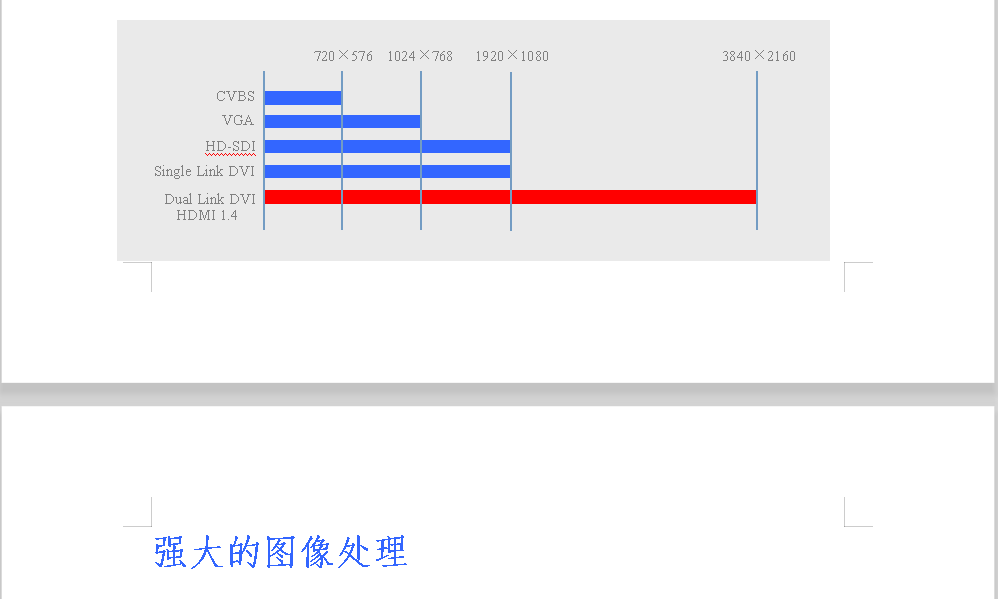

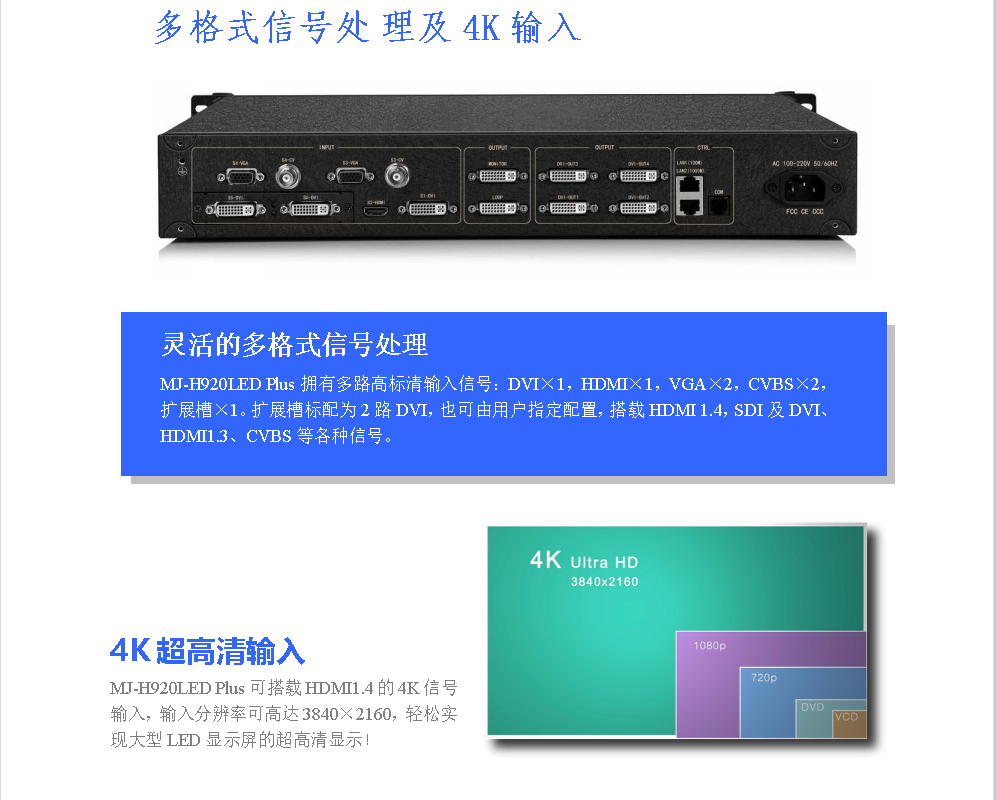

·标配2路DVI，支持DVI、SDI、HDMI1.3/1.4、CVBS等多种信号

视频输出信号

类型

数量

说    明

DVI-D（24+1）

4

·支持常见输出分辨率如：2048×1152@60Hz，1920×1080@60Hz

·支持自定义输出分辨率，如3840×660@60Hz

·支持60Hz/50Hz/30Hz输出帧率

·兼容HDMI1.3及以下版本，

DVI-D（24+1）

2

一路预监输出，一路环出输出

功能说明

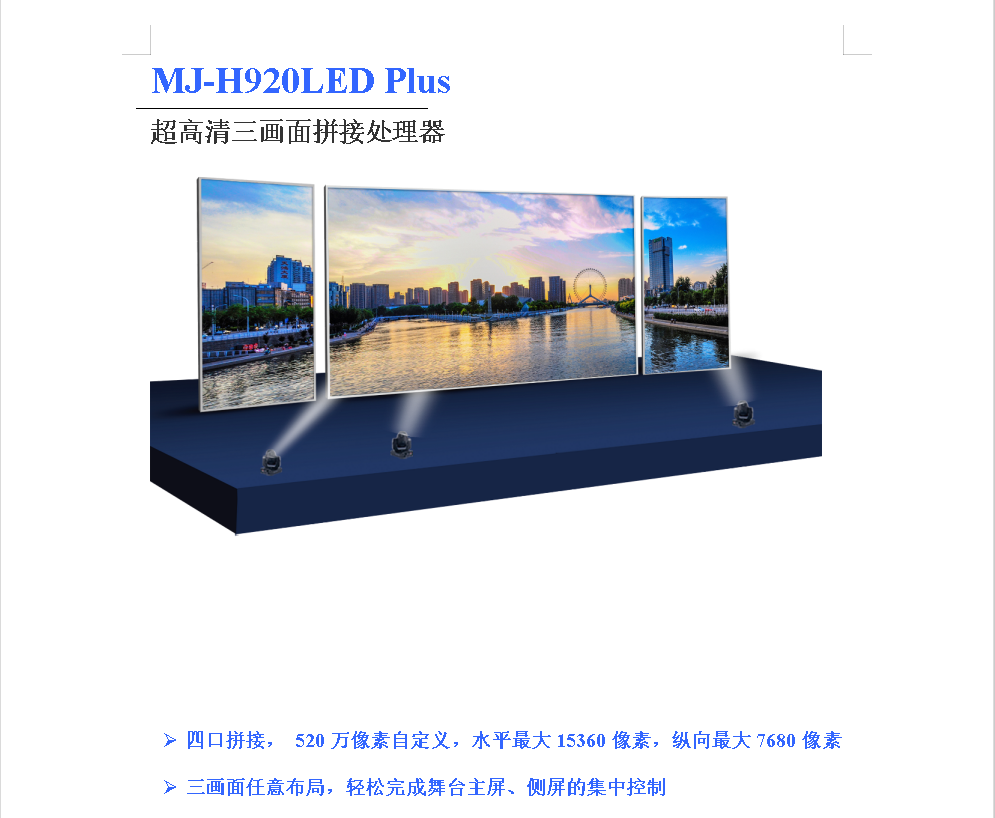

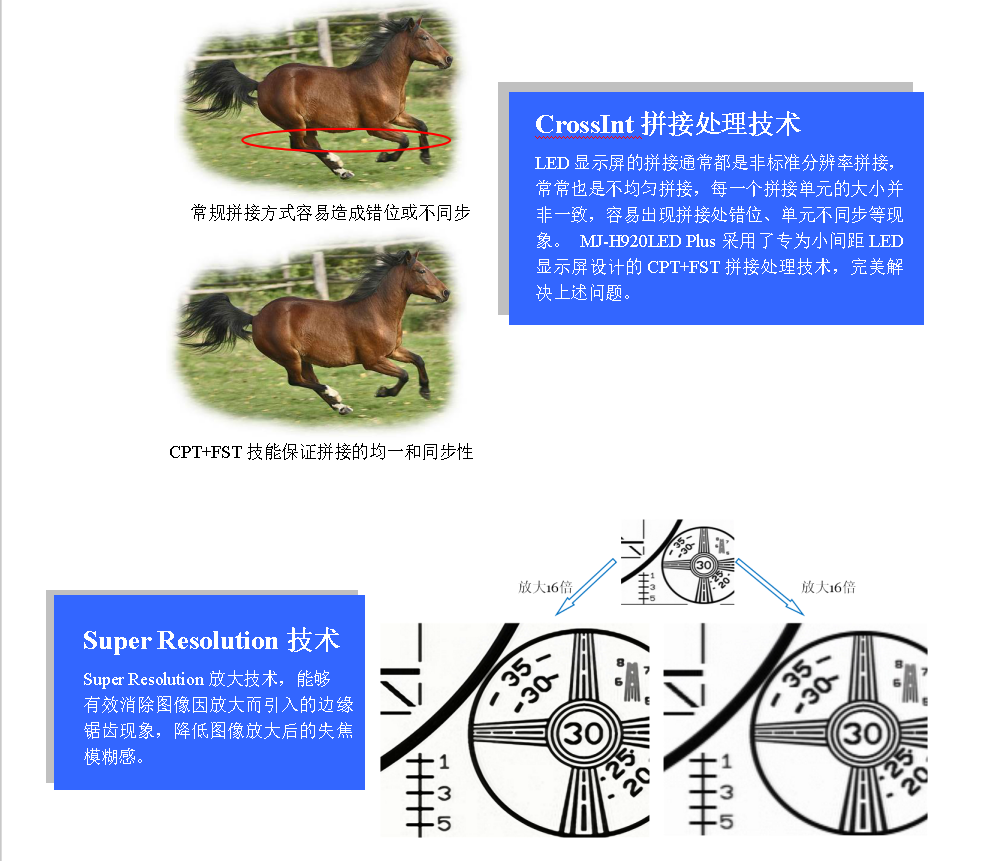

拼接输出

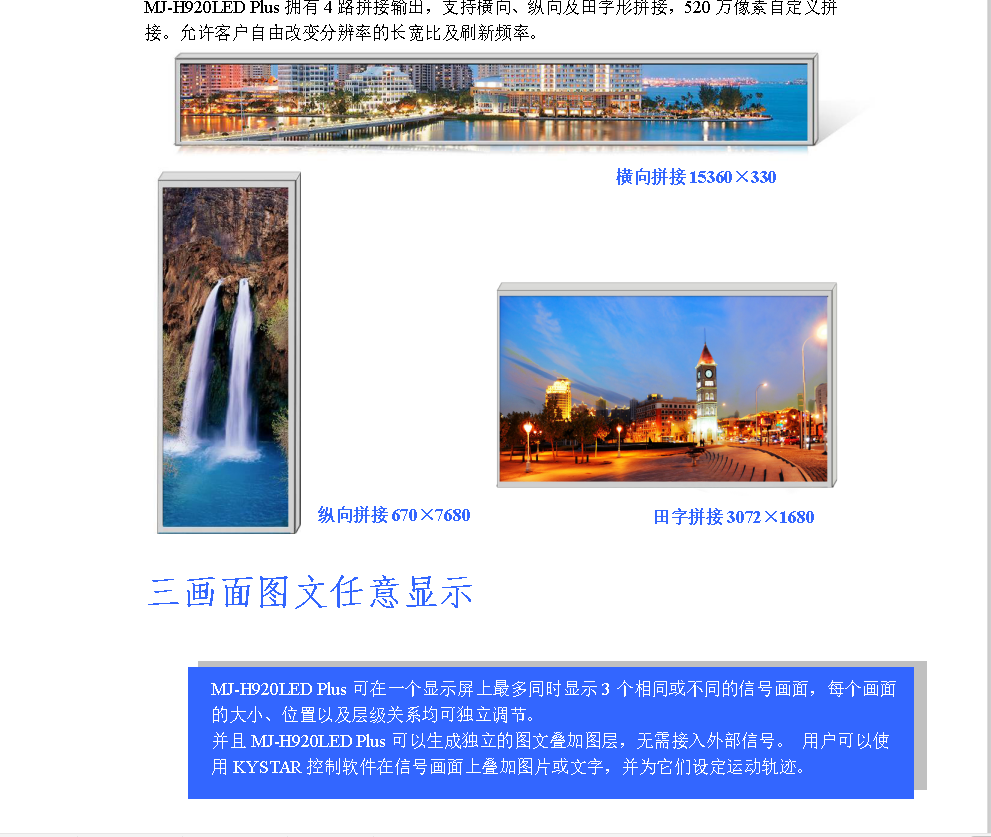

·拼接输出的分辨率最大可达520万像素，如：15360×330@60Hz（横向拼接）或670×7680@60Hz（纵向拼接）或3072×1680@60Hz（田字型拼接），在这些范围内输出大小可任意调节

·支持点对点拼接，多机可以级联完成更大分辨率的拼接输出

3画面输出

·同时在屏幕上呈现3个或3个以下的画面，这些画面可以来自不同或相同的输入信号

·每个画面均可自由缩放、布局，画面之间可相互叠加

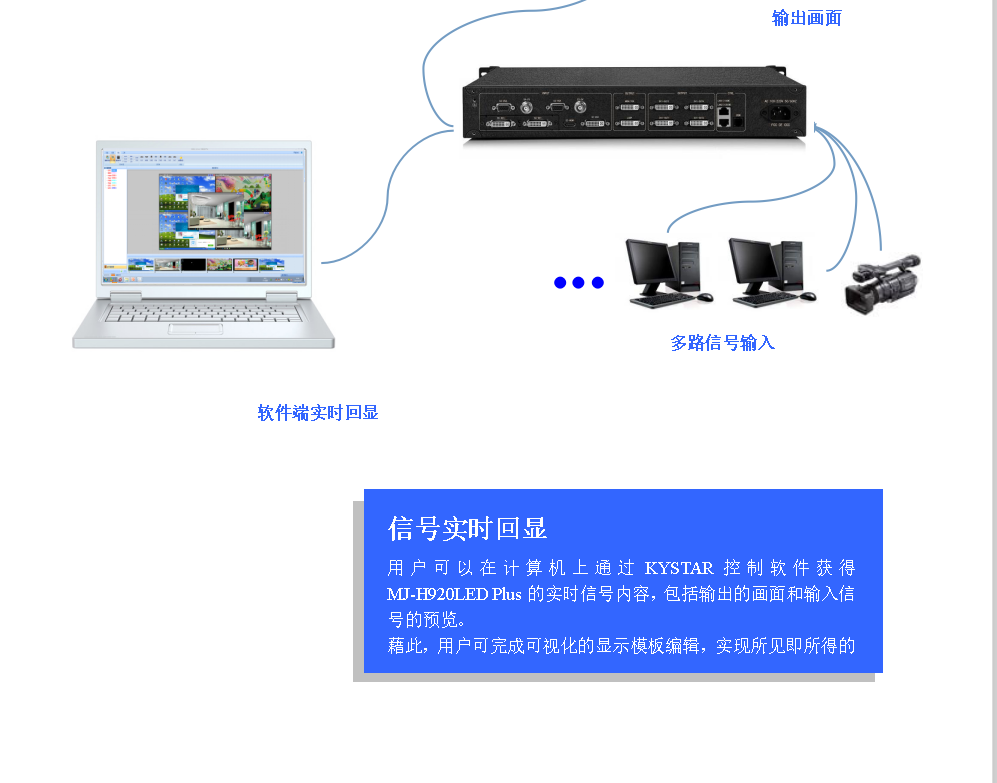

画面回显

·使用KYSTAR控制软件可以在计算机上实时获取MJ-H920LED Plus的信号画面，包括输入信号以及输出信号

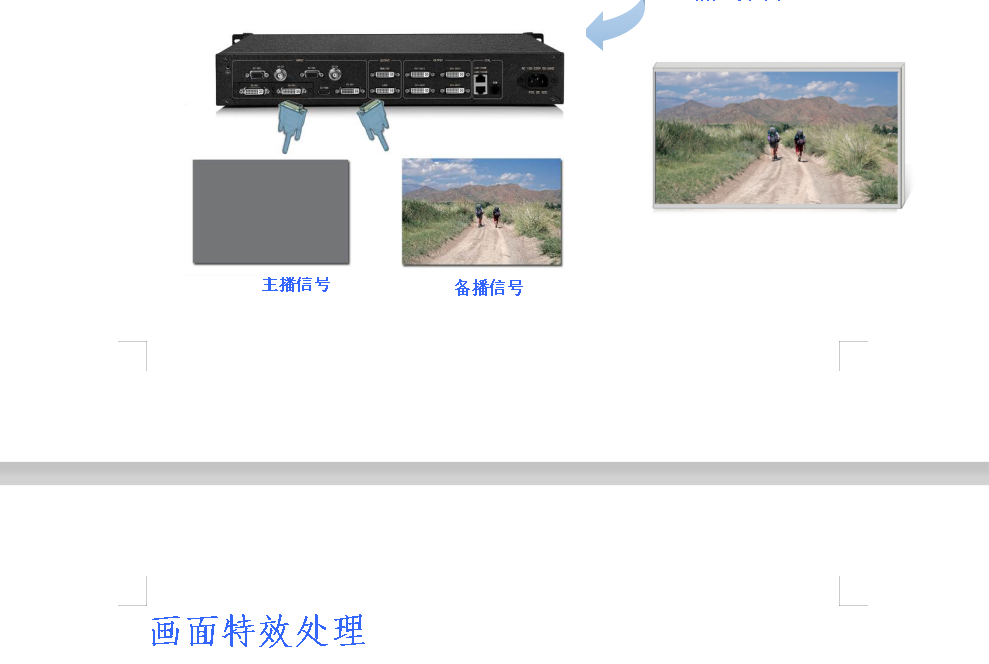

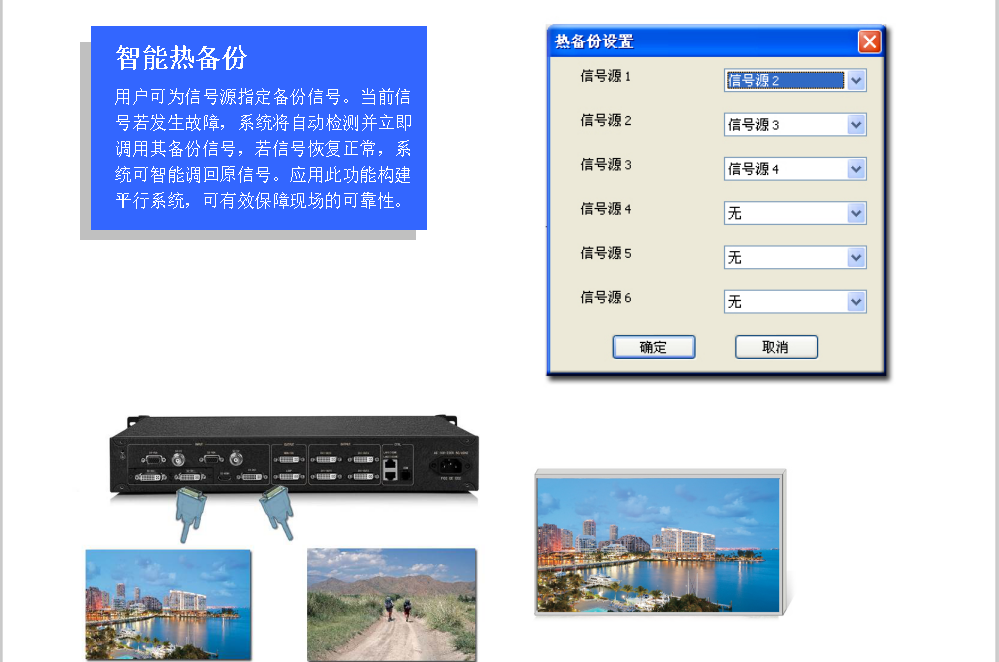

热备份功能

·用户可对输入信号指定备份信号，当前信号故障时，系统自动输出备份信号，当信号恢复时可自动跳回

图文叠加

·通过KYSTAR管理软件，用户可以将图文字幕叠加到视频画面上的任意位置，并可设定不同的运动轨迹和速度

亮度抠图

· MJ-H920LED Plus可以将指定亮度值以下的背景扣除，并融合到新的背景当中。

多机同步级联

·多台机器可级联显示，支持同步技术，无错位、撕裂

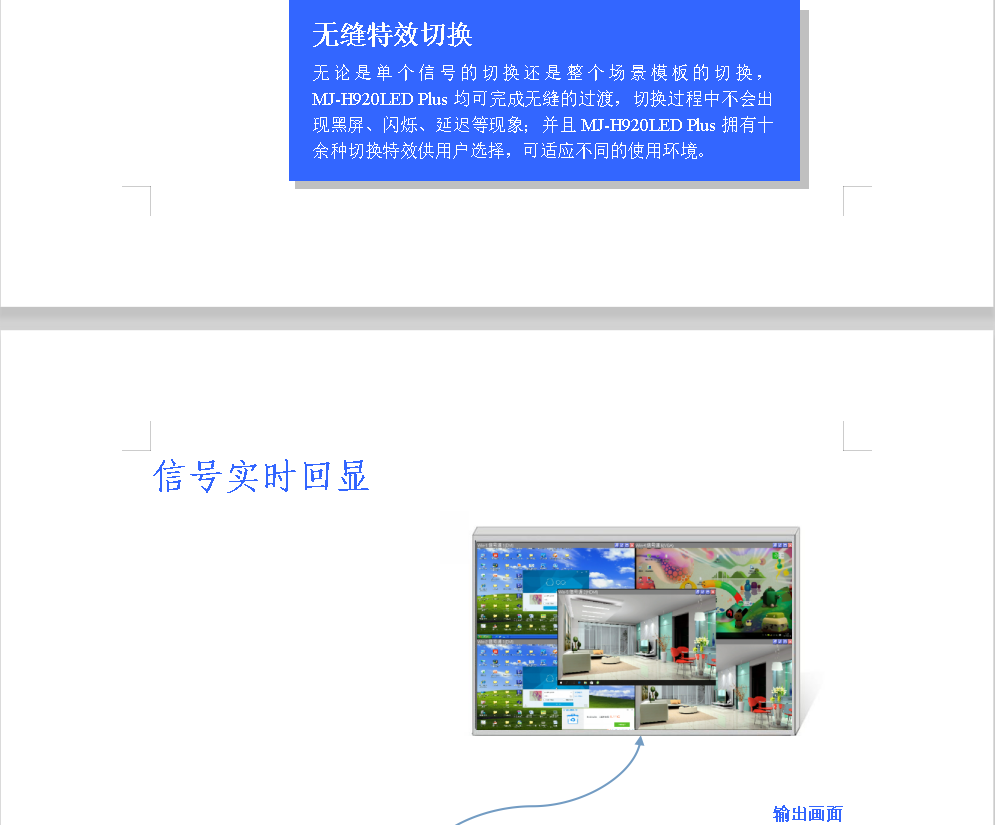

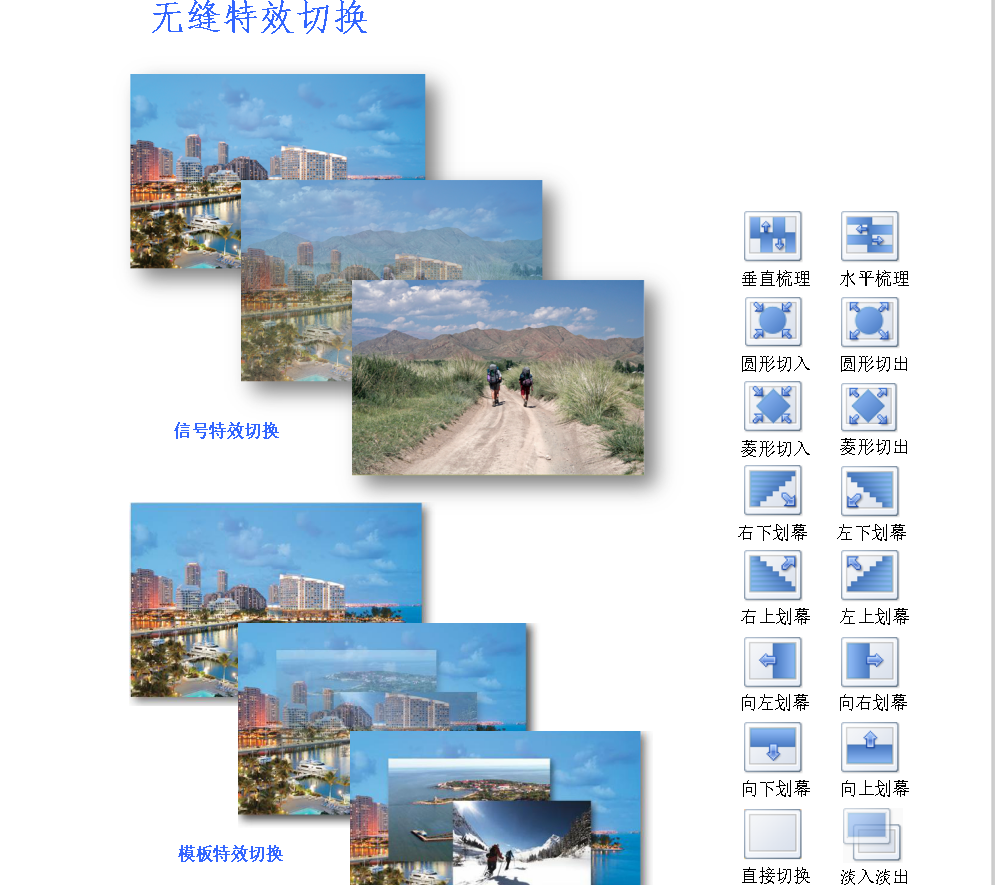

特效切换

·信号及模式切换时，用户可选择不同的特效，包括：淡入淡出，无缝直切，垂直、水平梳理，圆形切入、切出，菱形切入、切出，各个方向的划幕

画面冻结

·MJ-H920LED Plus可以冻结任一画面

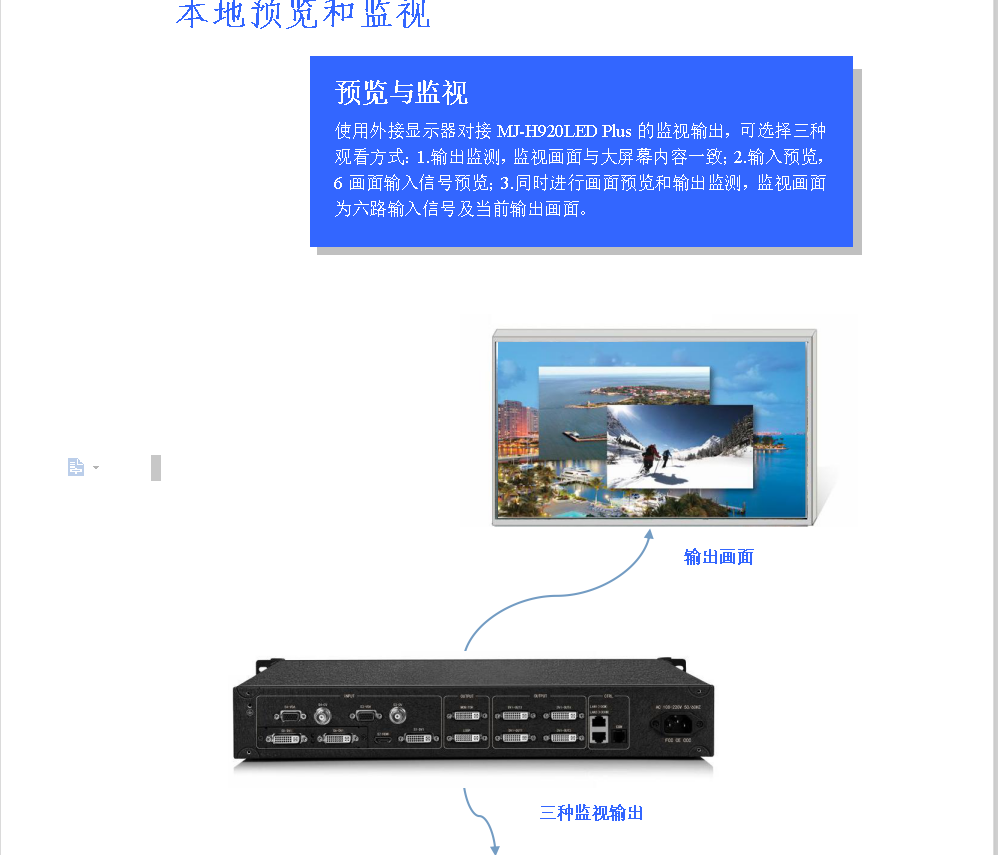

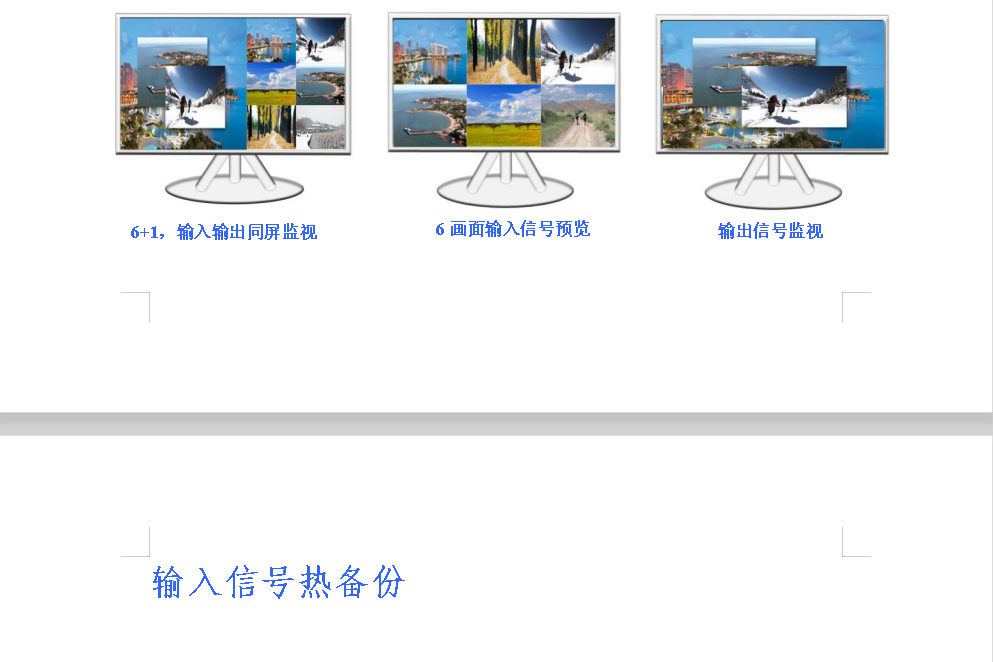

6+1画面预览和监视

·用户可以通过监视器同时预览6路输入信号，并可以同时监视当前的输出画面

输入色彩调节

·可以针对任意输入信号分别进行色彩参数设置，达到最佳显示效果

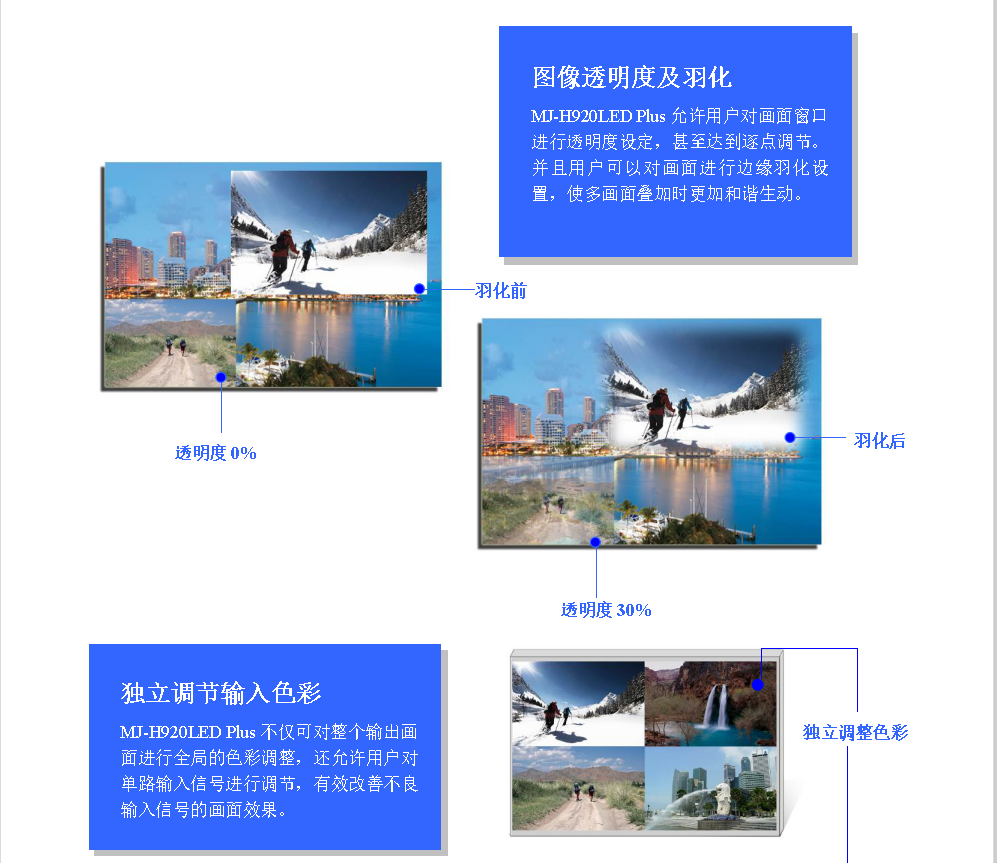

画面透明度设置

·每个画面的透明度可单独调节，0~100%可调

图像边缘羽化

·可对画面的边缘进行羽化，使得叠加的画面能够更好的与背景画面融合

模式保存和调用

·用户可最多保存32组不同的设置参数，并可快速调用

一键黑屏/蓝屏

·一键输出黑屏或蓝屏信号，常用于演艺活动当中

计划任务

·用户可对MJ-H920LED Plus进行预设，指定其在某一时刻自动执行指定的操作（支持脱机）

其他

上位机控制方式

RS232/RJ45以太网

尺寸(mm)

72(高)×483(长)×340(深)

重量(Kg)

5

输入电源

100-240VAC，47-63Hz，≤2A

工作环境

温度0-40℃；湿度0-95%

保修期

2年免费维修，终身维护
