24路系列-HDMI矩阵参数
24路系列(24进4出;24进8出;24进16出;24进24出;24进32出)-HDMI高清全数字矩阵切换器, 所有端口支持蓝光DVD(支持HDCP);输入输出自动均衡,输入加输出传输距离大于40米(不需配带芯片的HDMI线);铝拉丝面板,带蓝光液晶显示屏显示操作状态;带串口控制,可选配网口;所有输入端口支持现场写EDID,所有输出端口可读回EDID。

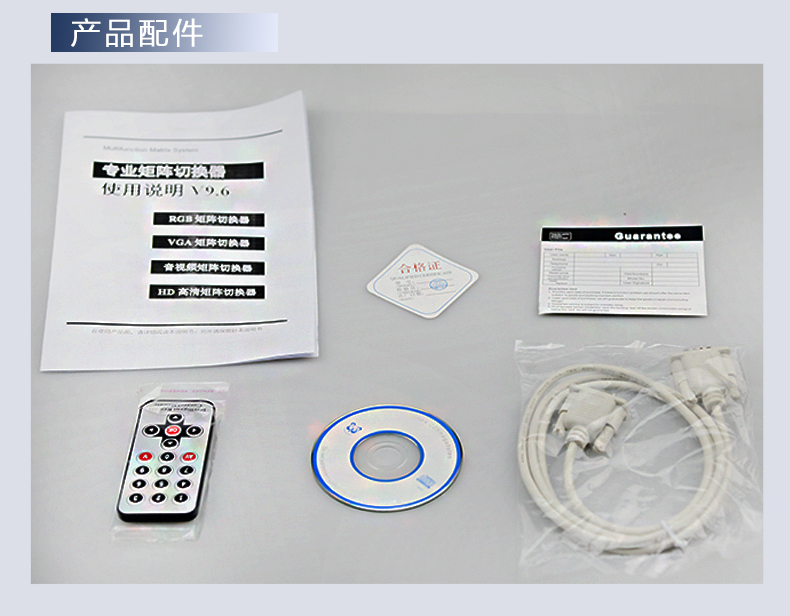

装箱清单:
HDMI矩阵切换器一台;
220V电源线一条;
RS232串口线一条;
控制光盘一张;
产品手册一份;
合格证、保修卡一份。

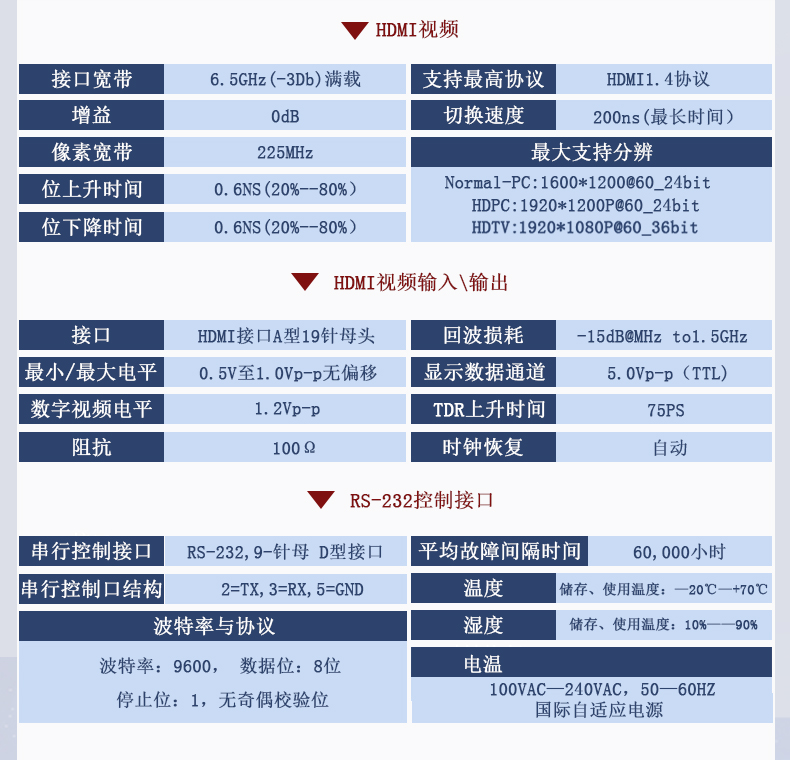

参数:
协议: 支持HDCP, 兼容DVI1.0协议;
增益: 0 dB;
像素带宽: 165MHz, 全数字;
接口带宽: 6.75Gbps;
支持分辨率:高清1080P;
位时钟抖动(Clock Jitter) <0.15 Tbit;
位上升时间(Risetime ) <0.3Tbit (20%--80%);
位下降时间(Falltime) <0.3Tbit (20%--80%);
最大传输延时 5nS(±1nS);
切换速度: 210 ns(最长时间)
信号类型:全数字 T.M.D.S. 信号
接口: HDMI-A母接口
信号强度: T.M.D.S +/- 0.4Vpp
最小/最大电平: T.M.D.S 2.9V/3.3V
EDID: EDID现场可擦写
阻抗: 50 Ω
最大直流偏置误差: 15mV
最大传输距离:输入加输出大于40米;
控制接口:RS-232;

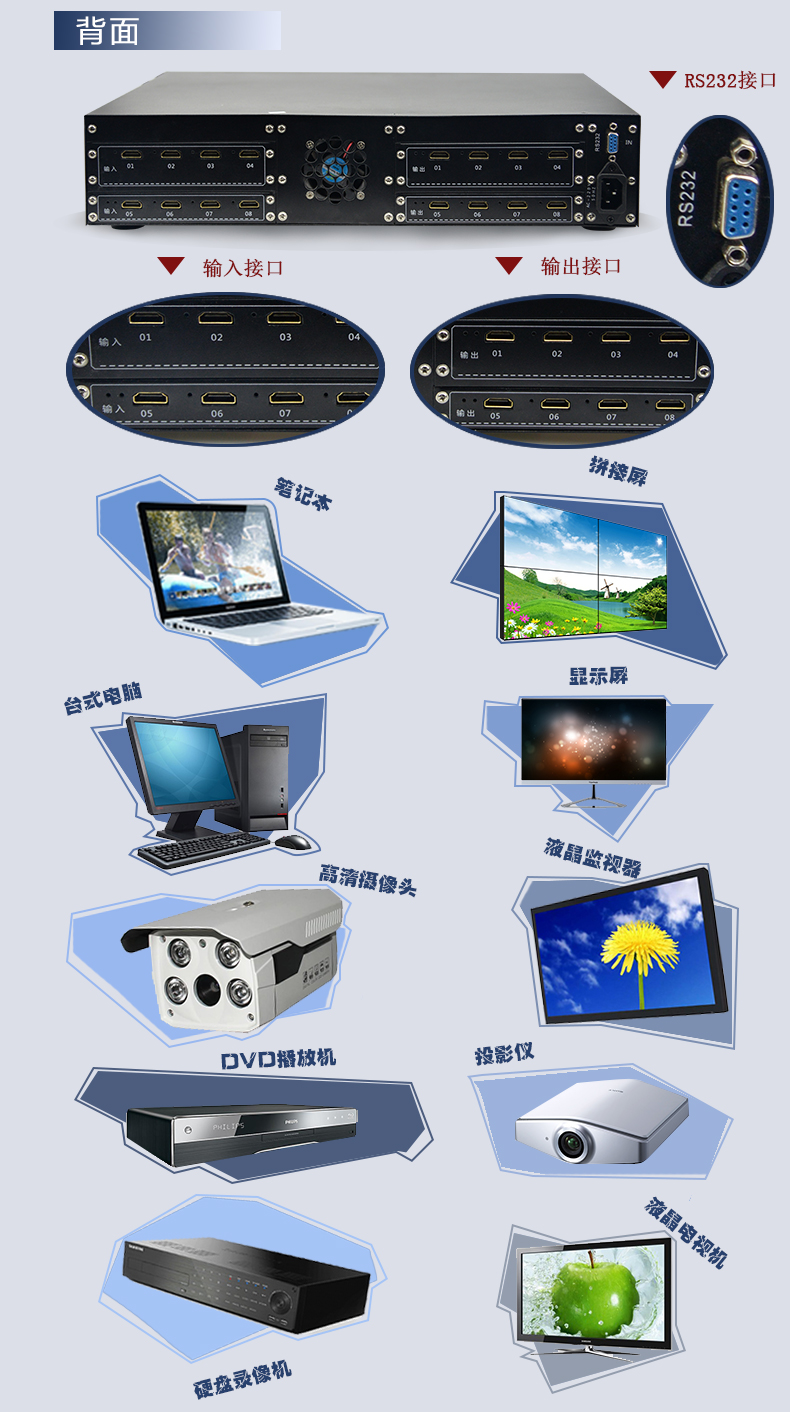

串行控制接口:RS-232, 9-针D型公接口,波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
串行控制口结构: 2 = TX, 3 = RX, 5 = GND
电源:100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
最大功耗:28w
温度 储存、使用温度: -20℃ ~ +70°C
湿度 储存、使用湿度:10% ~ 90%
产品重量 约2.8kg
